組込用電光掲示板

i-Catch Liner/アイキャッチライナー

ユニット構成図

アイキャッチライナーシリーズは、独自のユニット構造を採用しています。 個々のユニットがアルミケースに収められており、取り付けはネジ止めを行うだけです。 施工業者様からも作業が容易と好評を得ています。

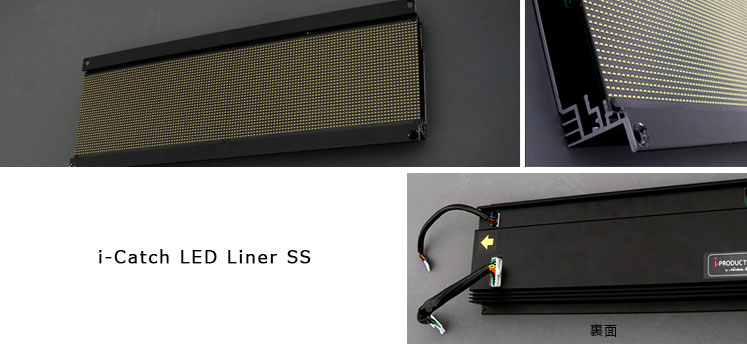

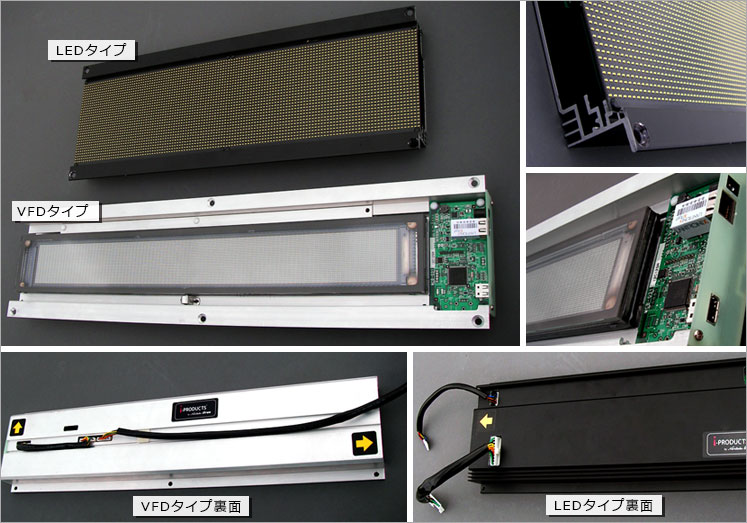

アイキャッチライナー写真

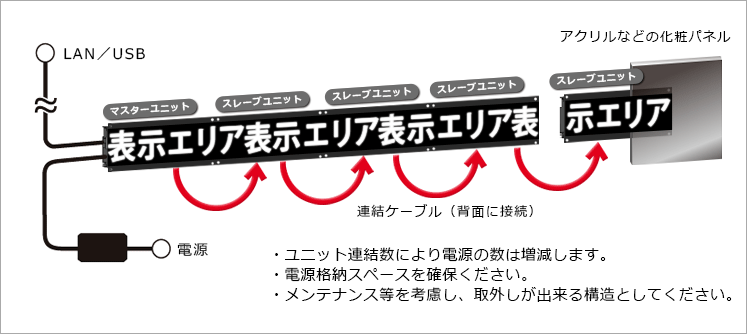

ユニット接続・取り付けイメージ

アイキャッチライナー取り付けイメージ

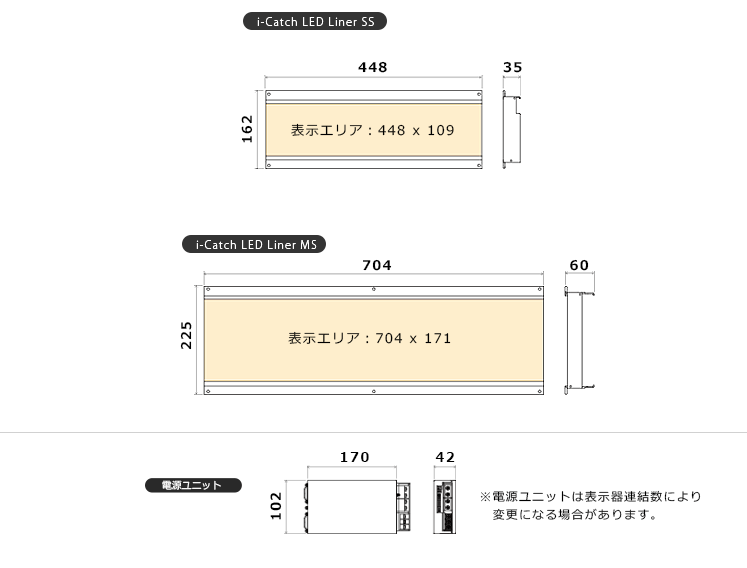

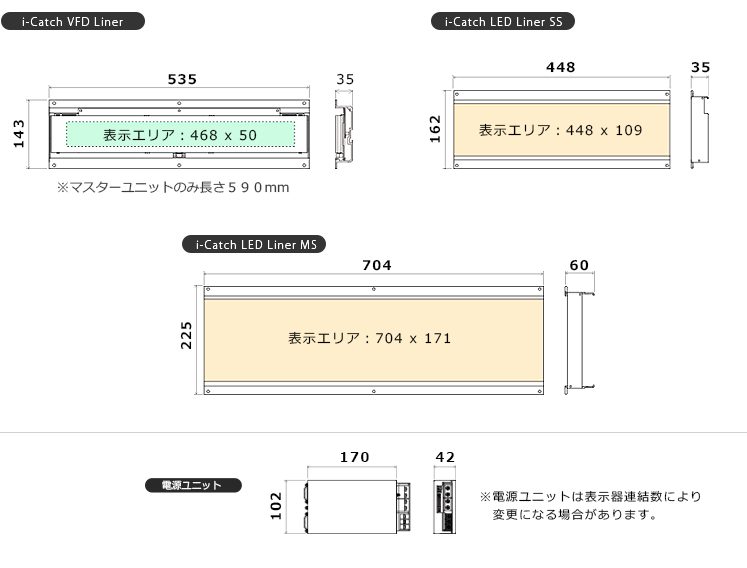

外形図

アイキャッチライナー外形図

アイクリップビューアTE

更に大きい文字サイズをご検討の方には、 液晶モニターでのシステムがご提案可能です。 詳しくはこちらのページをご覧ください。


主な仕様

名称 i-Catch VFD Liner
アイ・キャッチVFDライナー
i-Catch LED Liner SS
アイ・キャッチLEDライナーSS
i-Catch LED Liner MS
アイ・キャッチLEDライナーMS
型名 IPD-003 IPD-005 IPD-010
表示素子 ドットグラフィックVFD ドットグラフィックLED
表示文字数 / 解像度 12文字 / 384 x 32 dot 4文字 / 128 x 32 dot
メッセージ表示色 ブルーグリーン ホワイト
表示画面サイズ 468 x 50 mm 448 x 109 mm 704 x 171 mm
画素ピッチ 1.2 x 1.6 mm 3.5 x 3.5 mm 5.5 x 5.5 mm
インターフェイス USB 1.1 準拠 / LAN
アプリケーションソフト
対応OS
Windows 10
電源ACアダプタ DC24V 電源
AC100V 50/60Hz
DC48V 電源
AC100V 50/60Hz
動作温度条件 / 湿度条件 0~40℃ / 20~80%
消費電力 約 18W/ユニット 約 27W/ユニット
筐体材質 アルミ
取扱説明書 ハード仕様書 PDF
ソフト仕様書 PDF
ハード仕様書 PDF
ソフト仕様書 PDF
ハード仕様書 PDF
ソフト仕様書 PDF

※ソフトウェアご利用の際は、ソフトウェア使用許諾契約書をお読みください。

※デザイン・仕様は変更となる場合があります。

※Microsoft Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
