i-Clip Viewer LV

敷地内の掲示板で、
お困りではありませんか?

  • 目立たないので、内容が伝わらない
  • 毎日の更新に手間が掛かりすぎる
  • タイムリーな更新ができない

i-Clip Viewer LVなら

運用が簡単
LED電光掲示板
業務改善効率UP!



弊社LED電光掲示板のセミナー動画で

業務改善・活用事例をご紹介!



動画のセミナー資料はこちらからダウンロードいただけます



i-Clip Viewer LV特長

  • 01

    縦横に連結できる
    500x500mm
    屋外対応LED表示

    見やすさ抜群の128x128ドットフルカラーLEDパネルを使用。シームレスに連結できるので、設置場所や用途に合わせて大きさを自由に選べます。防水防塵対応なので屋外設置も安心です。

  • 02

    Excel操作だけで
    簡単に運用できて
    運用コストもゼロ

    サイネージ専用ソフトは一切不要。事務室のPCから使い慣れたExcelで、表示画面の作成・配信が簡単にできます。
    クラウド不使用なので月額ゼロ、運用コストがかかりません。

    Excelで表示画面を作成 送信ボタンを押す LEDパネルに表示
  • 03

    IoTセンサと連携して
    お客様ごとのやりたい
    見える化を実現

    お客様の「やりたいこと」をヒアリングし、多様なIoTセンサと連携、カスタマイズいたします。センサや接点信号による表示内容のリアルタイム更新や、測定ログをCSVや任意のExcel形式レポートにして保存も可能です。

    熱中症警戒掲示板 車両行先指示・満空表示板

基本システム構成

基本システム構成図

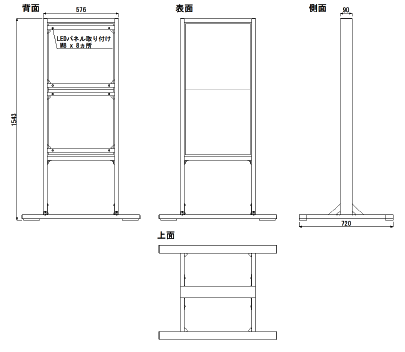

設置イメージ

i-Clip Viewer LVを使った
業務改善例

お客様それぞれに寄り添ったカスタマイズ事例の中から、ほんの一部をご紹介

  • 01

    彦島精錬株式会社様

    無災害記録表とお知らせを
    LED電光掲示板で楽々運用!

    課題

    毎日の更新作業が面倒

    屋外に設置されている無災害記録表やお知らせ掲示板。日々の無災害日数更新やお知らせの変更に手間が掛かっていました。荒天時の更新作業は特に辛く、更新を忘れて日数がズレてしまうこともありました。

    解決

    • Excelツールに基準日を入れるだけで
      日付を毎日カウントアップ

      Excelツールのセルに無災害基準日を入れて「送信ボタン」を押すだけ。あとはプレイヤーPC(コントロールBOX)が自身のカレンダーを参照して、無災害日数を毎日自動で更新します。

    • Excelで編集した画面を
      そのままLEDパネルに表示できる

      Excelを使って、お客様自身でお知らせ画面を作成。「送信ボタン」を押して、Excelで作った画面をそのままLEDパネルに表示できます。シートごとに画面を作って、スライドショー表示も可能。新しいツールの使い方を覚えなくても、簡単に運用できます。

    システム構成例

    システム構成例
  • 02

    自動車工場様
    リサイクル工場様 など

    行先指示やヤード満空表示で
    スムーズに車両を誘導

    課題

    口頭指示で聞き取りづらい

    車両が来るたびに、運転手に向かって口頭で行先指示やヤード状況を伝える必要がありました。声も届きにくく、スムーズな誘導ができずにお互いに不便な思いをしていました。

    解決

    • ボタンを押して行先指示
      誰でも簡単シンプルに運用できる

      ボタンスイッチをIoT機器と連携。行先に応じたボタンを押すだけで、LEDパネルの表示が切り替わるシステムを構築しました。シンプルな操作で、誰でも簡単に運用できます。

    • 近接レーダセンサで
      ヤードの満空状況を表示

      ヤードの駐車エリアに近接レーダセンサを設置。エリアに車両があるかどうかをセンサが感知し、LEDパネルに満空状況をリアルタイムで表示します。

    • 既設の重量計測システムと連携し
      車両の停車と移動を指示

      既設の重量計測システムが出力するCSV形式の計測データログと連携。データの状況に応じて、車両の移動を指示したり、測定結果を表示させることができます。

    システム構成例

    システム構成例
  • 03

    工業炉建設工場様 など

    IoT連携で暑さ指数を表示
    熱中症災害を予防!

    課題

    作業者の熱中症を防ぎたい

    夏場で高温になる構内外の現場。熱中症災害を防ぐために温度に応じた休憩を指示したいが、温度計が小さく、危険な状態かどうか伝わりませんでした。
    また、現場の温度も手作業で毎日記録を取る必要があり、手間や記録漏れが発生していました。

    解決

    • IoTセンサと連携して
      温湿度などのセンサ値を取得

      種類やメーカーの異なる様々なセンサと連携し、値を読み取り、一つの画面にまとめて表示させることができます。今回は黒球式暑さ指数センサと連携し、温度や湿度、暑さ指数(WBGT値)を取得しています。

    • センサ値のしきい値に応じて
      色や表示アイコンを変更

      Excelツールのセル上に、危険度レベルごとのしきい値を入力。センサ値(暑さ指数)に応じてLED電光掲示板上の色やアイコンを変更し、危険度を一目で見やすく伝えます。

    • 毎日の測定値記録を自動化
      CSVやExcelレポートが出力できる

      センサで取得した値を、CSVやお客様指定のExcelレポートに入れ込み、毎日出力させることもできます。手作業の記録業務が削減され、書き間違いや漏れ、忘れなどのミスの発生も抑えられます。

    システム構成例

    システム構成例

柔軟なカスタマイズ対応

私たちはLED電光掲示板の
販売だけではなく

IoTシステム構築から
表示画面デザインまで
お客様の課題に合わせて
個別のカスタマイズを行います。

機能拡張

お客様の「見える化」したい情報を取るために、
様々な機器や既存システムとの連携を提案します

  • 機器との連携

    各種IoTセンサから値を取得し、画面上に表示させたり、値に応じて回転灯や警報器を作動させることができます。また、IoTカメラの映像表示や、社員カード(RFID)を読み取って社員番号を取得し、様々な管理システムに拡張することも可能です。

    【連携IoTセンサ例】

    電流、電力、角度、人感、人数カウント、在席検知、扉開閉、バイタル、温度、湿度、WBGT、照度、気圧、CO2、PM2.5、表示灯監視、ボタンスイッチ など

    【連携拡張機器例】

    回転灯、LAN接続型I/O変換ユニット、RFIDタグ 受信機/送信機、警報スピーカー、AIカメラ など

  • 既存システムとの連携

    既存の設備が出力する接点信号をI/O変換ユニットでIoT化し、信号に応じた表示切替や生産数カウント集計が可能です。また、PLCやシステムから出力されるCSVファイルをi-Clip Viewer LVが読み取り、必要な情報だけをリアルタイムで画面上に表示させることもできます。さらに、IoTセンサ等から取得した値をCSVで出力したり、お客様指定のExcelレポート形式にして保存することもできます。

表示デザイン

既存の掲示板や画面ラフ案などをベースに、
デザイナーが画面を制作いたします。

  • 既存の掲示板やラフ案などを参考に、弊社デザイナーがフルカラーの画面に再デザインいたします。最下部に文字テロップ機能を追加させることも可能です。

導入ステップ

  • STEP 1

    ヒアリング

    オンラインミーティングで、弊社製品サービスのご説明と、お客様のやりたいことのヒアリングを行います。

  • STEP 2

    ご提案

    ご要望に合うシステム構成や運用方法などをご提案いたします。

  • STEP 3

    無償サンプル

    ご注文前にサンプルを貸し出します。実際の動作をお試しいただき、ご発注のご判断にお役立てください。

  • STEP 4

    導入

    システム構成部材一式をお届けします。御社もしくは販売店指定業者にて取付を行ってください。

  • STEP 5

    拡張

    IoT機器連携や機能追加、他工場へ同様のシステム導入など、業務改善を進めましょう。

主な仕様

屋外設置コントロールBOX

型名 IPD-032-01
OS Windows 10 IoT
最大解像度 650,000 ピクセル
メモリ 4GB
ストレージ eMMC 32GB
電源 AC100V 50/60Hz
使用温度条件 / 湿度条件 -10 ~ 50℃ / 20~80%
本体寸法
(突起部含まず)
339.0 x 206.2 x 87.0 mm
防塵防水性能 IP67準拠
重量 約3kg

LED電光掲示板パネル

解像度 256 x 128 dot 128 x 128 dot
表示画面サイズ 1000 x 500 mm 500 x 500 mm
画素ピッチ 3.9 x 3.9 mm 3.9 x 3.9 mm
輝度 5500 nit 5000 nit
電源 AC100V-200V 50/60Hz AC100V-200V 50/60Hz
動作温度条件 / 湿度条件 -20~50℃ / 10~80% -20~65℃ / 10~90%
消費電力 最大 約400W 最大 約180W
本体寸法
(突起部含まず)
1000 x 500 x 75 mm 500 x 500 x 87 mm
防塵防水性能 IP65準拠 IP65準拠
重量 約14kg 約8.5kg
表示素子 フルカラードットグラフィックLED
