ＦＡ・工程管理向け電光掲示板
i-Catch Roll Linker／アイキャッチロールリンカー
ユニット構成図

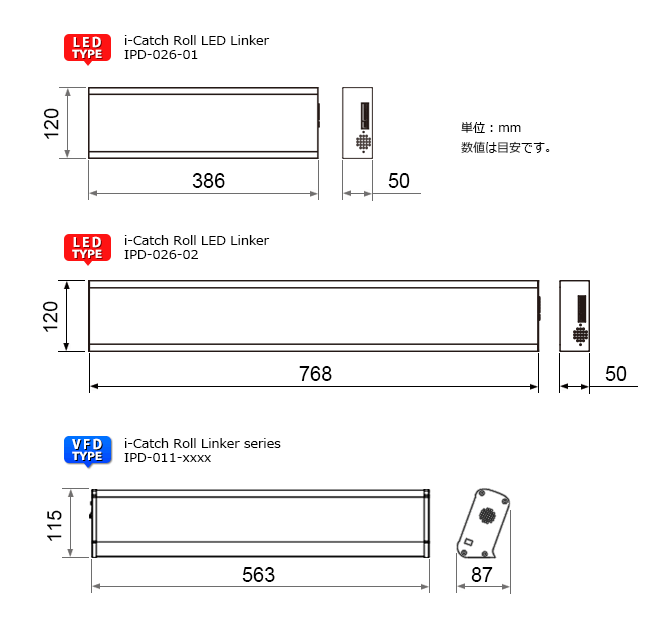

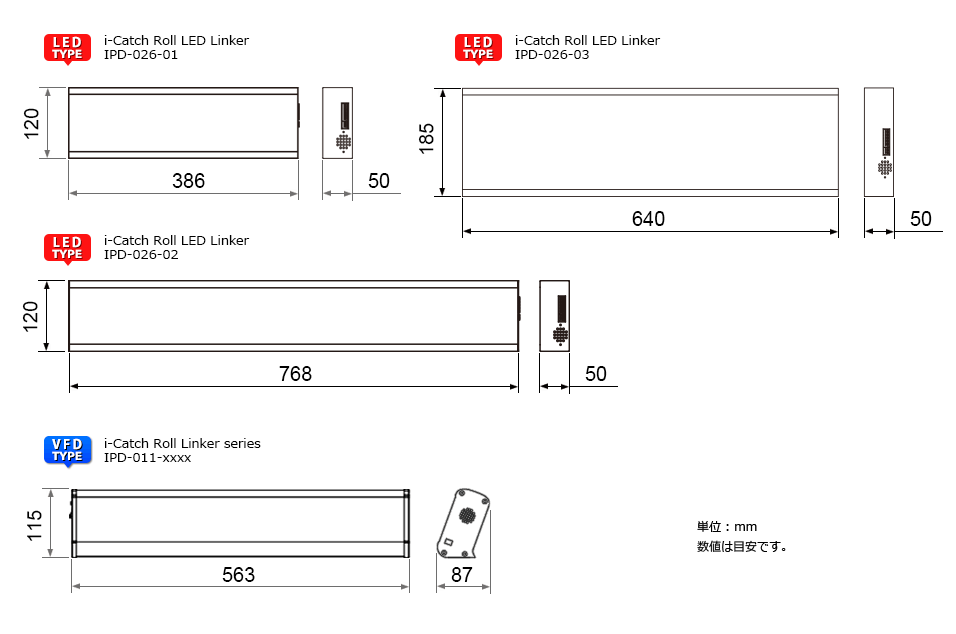

外形図
主な仕様
| 名称 | i-Catch Roll LED Linker アイ・キャッチロールLEDリンカー |
← |  ← |
i-Catch Roll Linker2 アイ・キャッチロールリンカー２ |
i-Catch Roll TCP Linker2 アイ・キャッチロールTCPリンカー2 |
| 型名 | IPD-026-01 | IPD-026-02 | IPD-026-03 | IPD-011-UBSL2 | IPD-011-LBSL2 |
| 表示素子 | フルカラーLED | ← | ← | VFD（LEDバックライト搭載） | ← |
| 表示文字数 | ４文字 | ８文字 | ４文字 | １２文字 | ← |
| 解像度 | 128 x 32 dot | 256 x 32 dot | 128 x 32 dot | 384 x 32 dot | ← |
| 表示画面サイズ | 382.6 x 94.6 mm | 766.6 x 94.6 mm | 640.0 x 160.0 mm | 468.2 ｘ 50.3 mm | ← |
| 画素ピッチ | 3.0 mm x 3.0 mm | ← | ← | 1.2 x 1.6 mm | ← |
| 文字色 | フルカラー | ← | ← | ブルーグリーン | ← |
| インターフェイス | 汎用入出力端子 入力：シュミットトリガ―CMOS入力（10bit） 出力：接点出力（2bit） TCP/IP （USBメモリー： メッセージ登録用） |
← | ← | 汎用入出力端子 入力：シュミットトリガ―CMOS入力（10bit） 出力：接点出力（2bit） （USBメモリー： メッセージ登録用） |
TCP/IP |
| 音声 | チャイム音、警報音 | ← | ← | ← | 無し |
| 最大メッセージ 登録件数 |
1024件 | ← | ← | 1024件 | 1000件 |
| アプリケーションソフト対応ＯＳ | Windows 10、11 | ← | ← | ← | ← |
| 対応エクセルバージョン | エクセルは使用しません | ← | ← | 2010~2021 | ← |
| 電源（ACアダプタ） | AC100V 50/60Hz 機器自体はDC5V入力 |
← | ← | AC100V 50/60Hz 機器自体はDC24V入力 ※２４Ｖのスイッチング電源に接続 できる専用ケーブルもご用意可能。 |
← |
| 動作温度／ 湿度条件 | 0～40℃ ／ 40～80％ | ← | ← | ← | ← |
| 消費電力 | 約 15 W （白色全点灯時） |
約 30 W （白色全点灯時） |
約 25 W （白色全点灯時） |
約 20 W | ← |
| 筐体材質 | アルミ | ← | ← | アルミ、ABS樹脂、アクリル | ← |
| 重量 | 約800g | 約1500g | 約1650g | 約2300g | ← |
| 取扱説明書 | 取扱説明書  |
← | ← | 取扱説明書 |
取扱説明書 |
| アプリケーションソフト | ダウンロード |
← | ← | ダウンロード （エクセルファイル） |
ダウンロード （エクセルファイル） |
※ソフトウェアご利用の際は、ソフトウェア使用許諾契約書をお読みください。
※デザイン・仕様は変更となる場合があります。
※Microsoft Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
